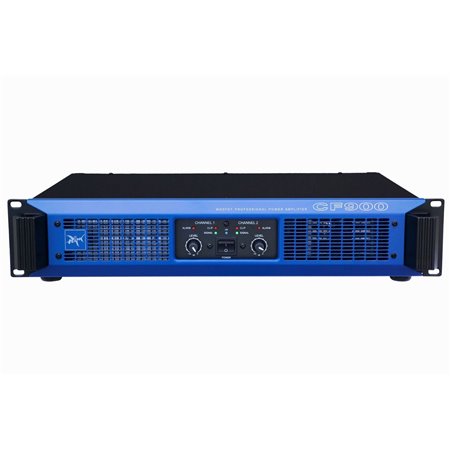

Підсилювач Потужності ParkAudio CF900

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

Конструкція

Підсилювач виконаний у металевому (сталевому) корпусі висотою 88мм (2U). Конструкція підсилювача передбачає встановлення його у стандартну стійку (RACK 19"). Конструктивно підсилювач складається з:

• джерела живлення;

• двох однакових моноблоків посилення;

• вхідний блок;

• блоку індикації та регуляторів рівня вхідного сигналу.

Вхідний блок підсилювача змінний. У базовій моделі застосовано вхідний блок з кросовером, що дозволяє незалежно встановлювати відповідну частотну смугу (Low, High, Full Range) як для самого підсилювача (окремо для кожного каналу), так і частотну смугу сигналу, що подається на лінійний вихід (також окремо для кожного каналу).

Як опція, пропонується вхідний блок із перемикачем вхідної чутливості (0,775В – 1,4В – 32дБ (фіксоване посилення)), без кросовера.

Джерело живлення

Імпульсний. Загальна для обох каналів підсилювача. Схемотехніка джерела живлення забезпечує плавне підключення підсилювача до мережі живлення, а також мінімізацію перешкод, що вносяться в неї.

Охолодження

Охолодження вихідного каскаду підсилювача здійснюється вентиляторами. Система охолодження є незалежною для кожного каналу. Напрямок потоку повітря – від передньої панелі до задньої. У підсилювачі передбачено плавне регулювання інтенсивності охолодження. Після включення, а також під час роботи підсилювача з невеликою вихідною потужністю інтенсивність охолодження мінімальна. У цей час вентилятори працюють на малих оборотах, що забезпечує низький рівень акустичного шуму, що створюється підсилювачем. Зі зростанням вихідної потужності і, як наслідок, зростанням температури транзисторів вихідного каскаду відбувається плавне збільшення швидкості потоку повітря, що охолоджує, і відповідно інтенсивності охолодження.

Вихідний каскад

Вихідний каскад підсилювача виконаний із використанням комплементарних пар біполярних транзисторів компанії «TOSHIBA» на основі схемотехніки класу «AB».

Симетричні входи

Використання симетричних входів забезпечує суттєве зменшення наведень на довгі вхідні кабелі.

Вхідний фільтр

Для поліпшення роботи акустичних систем в підсилювачі встановлений вхідний відключається низькочастотний фільтр (фільтр верхніх частот) четвертого порядку з крутістю спаду частотної характеристики 24дБ на октаву. Застосування у підсилювачі такого фільтра рекомендовано всіма провідними виробниками акустичних систем.

Фільтр обрізає низькочастотні сигнали в діапазоні частот нижче 45Гц, які не відтворюються переважною більшістю професійних акустичних систем.

Робота фільтра значно знижує амплітуду зміщення дифузора низькочастотного гучномовця на частотах нижче за частоту зрізу акустичної системи. Особливо це стосується акустичних систем фазоінверторного типу. Використання фільтра дозволяє істотно збільшити потужність, що подається на акустичну систему (не витрачаючи при цьому її на марну «болтанку» дифузора) і, тим самим, підвищити звуковий тиск, створюваний системою, не піддаючи при цьому тепловому навантаженню низькочастотні гучномовці.

При необхідності отримання лінійної АЧХ для роботи з повнодіапазонними акустичними системами на студіях або кінотеатрах вхідний фільтр може бути відключений (на кожному каналі окремо) перемикачами, розташованими на задній панелі підсилювача. Частотні характеристики підсилювача потужності (в області низьких частот) при включеному та відключеному вхідному фільтрі показані на малюнках.

Частотні характеристики підсилювача потужності
(в області низьких частот) у різних
положеннях перемикача вхідного фільтра

Вбудований двосмуговий кросовер

Дозволяє виділяти відповідну смугу посилення як даного підсилювача, так інших пристроїв підключених до нього (підсилювач, активна акустична система). Смуга посилення встановлюється кожного каналу окремо. Кросовер має фіксовану частоту розділу. Встановлення необхідної частоти здійснюється за допомогою перемикача двигуна. Кросовер дозволяє окремо встановлювати смугу сигналу (верхня, нижня, повний сигнал), що подається на лінійний вихід, і посилюється самим підсилювачем. Така система комутації кросовера дозволяє створювати двосмугові звукопідсилювальні комплекси на базі двох підсилювачів, одним із яких є даний підсилювач. Крім того, у вхідному блоці передбачена можливість зміни частоти розділу кросовера шляхом заміни штатних розділових фільтрів на фільтри замовлення з необхідними параметрами.

Активний лінійний вихід, що перемикається

Дозволяє подавати інші підсилювачі як широкосмуговий лінійний сигнал (для паралельної роботи двох підсилювачів від одного джерела сигналу), так верхню або нижню смугу лінійного сигналу , виділену вбудованим кросовером (для роботи в двосмугових комплексах). Підключення до лінійного виходу здійснюється за допомогою з'єднувачів XLR. Установка необхідної смуги сигналу на лінійному виході здійснюється движковими перемикачами, розташованими на задній панелі підсилювача. При встановленні перемикачів у положення «THRU» лінійний вихід кожного каналу підключений паралельно відповідному лінійному входу.

Змінний вхідний блок

Дозволяє власнику самостійно замінити штатний вхідний блок із кросовером на вхідний блок із перемикачем вхідної чутливості (без кросовера). Вхідний блок з перемикачем чутливості не входить до складу постачання та купується окремо.

Регулятори вхідного рівня

Дозволяють встановлювати необхідну чутливість підсилювача (окремо для кожного каналу), що має велике значення під час роботи кількох підсилювачів паралельно, особливо при роботі на різні типи акустичних систем або у складі багатосмугових комплексів звукопідсилювальної апаратури. Регулятори розташовані на передній панелі.

Режими роботи "СТЕРЕО", "МОНО", "МІСТ"

Підсилювач має можливість працювати у трьох режимах:

• «СТЕРЕО» – робота двома каналами на два окремі навантаження (кожен на свою акустичну систему) від двох окремих джерел вхідного сигналу;

• «МОНО» – робота двома каналами на два окремі навантаження (кожен на свою акустичну систему) від одного джерела вхідного сигналу;

• "МІСТ" – робота двома каналами на загальне навантаження (акустичну систему) від одного джерела вхідного сигналу.

Перемикання режимів роботи здійснюється перемикачем двигуна, розташованим на задній панелі підсилювача.

Мережевий кабель, що від'єднується.

Забезпечує зручність транспортування та встановлення у стійку.

ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ

Захист від коротких замикань виходу

Незалежна кожного каналу. Під час мостового включення робота захисту обох каналів підсилювача синхронізована між собою. Під час роботи захисту підсилювач не відключається і після усунення короткого замикання автоматично відновлює свою працездатність.

Захист від перевантаження

Виконана за двоступінчастою схемою. Забезпечує не тільки надійний захист вихідного каскаду підсилювача, а й оптимальну якість звучання підсилювача в режимі навантаження.

При виникненні коротких перевантажень тривалістю до 3мс (наприклад, викликаних різким зменшенням комплексного опору навантаження) спрацьовує лише струмовий захист вихідного каскаду, який обмежує струм, що протікає через вихідні транзистори, на безпечному для них рівні. При цьому налаштування захисту виконано таким чином, що підсилювач короткочасно може віддавати повну потужність (без зниження вихідної напруги) навіть дуже низькі опори навантаження.

При більш тривалих перевантаженнях система захисту включає вбудований Clip-лімітер, який зменшує рівень підсилювача сигналу, що надходить на вхід, і усуває спотворення, викликані «жорсткою» перевантаженням.

Захист від постійної напруги на виході

Схемотехніка підсилювача забезпечує відсутність клацань та перешкод від перехідних процесів у момент включення/вимкнення без застосування реле для комутації вихідного сигналу. Для запобігання пошкодженню акустичних систем постійним струмом в підсилювачі застосовано незалежний для кожного каналу симісторний захист, який «закорочує» вихід підсилювача у разі появи на ньому постійної напруги або потужних низькочастотних коливань.

Захист від високочастотних коливань

При появі на виході потужних високочастотних коливань, які можуть виникнути від поганих контактів в з'єднувачах вхідних кабелів або можуть бути подані на вхід підсилювача з будь-якого іншого пристрою (кросовер, пульт мікшера), система захисту включає вбудований Clip-лімітер, який зменшує рівень підсилювача, що надходить на вхід. Ця система захисту гарантовано запобігатиме пошкодженню високочастотних динаміків немузичними сигналами з потужним високочастотним спектром.

Термозахист

Забезпечує захист вихідного каскаду підсилювача від перегріву.

При нагріванні транзисторів вихідного каскаду до температури 85°С система термозахисту заблокує вхідний сигнал та вихідний каскад відповідного підсилювача каналу. Після зниження температури до заданого значення, підсилювач автоматично відновить свою працездатність.

Плавне введення сигналу

При включенні живлення підсилювача коефіцієнт посилення змінюється плавно від нуля до максимального значення, що забезпечує плавне наростання гучності звуку в акустичних системах.

ПАРАМЕТРИ
Номінальний опір навантаження 4 Ом (канал)
8 Ом (міст)
Вихідна потужність 450/280 Вт (канал, 4/8 Ом, 220 В)
900Вт (міст, 8 Ом, 220 В)
Пікова вихідна потужність 700/350 Вт (канал, 4/8 Ом, 10 мс, 220 В)
1400 Вт (міст, 8 Ом, 10 мс, 220 В)
Діапазон частот* 20 Гц – 20 кГц (±0.2 дБ, 450 Вт, 4 Ом)
10 Гц – 60 кГц (±1 дБ, 1 Вт, 4 Ом)
Загальні гармонічні спотворення 0.003% (1 кГц, 4 Ом)
0.02% (20 Гц - 20 кГц, 4 Ом)
Швидкість наростання вихідної напруги 40 В/мкс (канал)
80 В/мкс (міст)
Коефіцієнт демпфування 400 (1 кГц, 8 Ом)
Перехідне згасання між каналами 60 дБ (1 кГц)
Відношення сигнал/шум 100 дБ (невиважене)
Вхідний опір 10 кОм (симетричний)
Чутливість 0.775, 1.4 B, 32 дБ** (фікс.посилення)
Частота розділу кросовера 125 Гц
Частота зрізу фільтра обрізного верхніх частот 45 Гц
Крутизна спаду АЧХ фільтра обрізного верхніх частот 24 дБ/октава
Мережа живлення 220 В, 50/60 Гц
Маса 8.5 кг
Габаритні розміри 482 мм (ширина), 96 мм (висота), 362 мм (глибина)
